GBZF-700高溫閘閥

        高溫閘閥適用于建材、礦山、電力、玻璃、輕工等行業的鍋爐、窯爐、高爐的余熱二次利用及煙氣、廢氣治理的各種熱風管道，是節能和切換高溫氣體的理想設備。
結構特點
        高溫閘閥，采用不銹鋼和優質碳素鋼焊接。為雙層結構，內層襯有阻燃、耐溫材料，具有耐高溫、高效保能、結構完善、科學合理、啟閉靈活、操作方便等特點。
        高溫閘閥驅動方式為分體式，驅動裝置不受任何形式的控制，可以隨客戶的需要安裝。驅動形式可以分為卷揚機提升（開關信號），電動執行機構提升(4～20mA電流信號)，電液、電動推桿提升（開關信號）。
性能參數

工作壓力	適用溫度	適用介質
0.1MPa	≤700℃	煙氣、空氣、粉塵氣體等高溫氣體

傳動裝置參數

規格	1000~1200	1300~1500	1600~1800	1600~1800	2100~2300	2400~2500
卷揚機	1T	1T	1.5T	2T	2.5T	2.5T
電動執行器	HQ1000-0.5	HQ1000-0.5	HQ1500-0.5	HQ2000-0.5	HQ2500-0.5	HQ2500-0.5
電液推桿	DYT1000	DYT1000	DYT1500	DYT2000	DYT2500	DYT2500
電動推桿	DTⅡA1000	DTⅡA1500	DTⅡA2000	DTⅡA3000	DTⅡA3000	DTⅡA4000

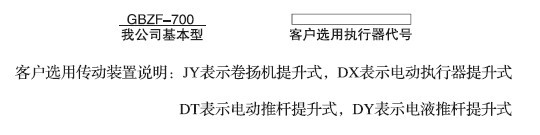

型號說明

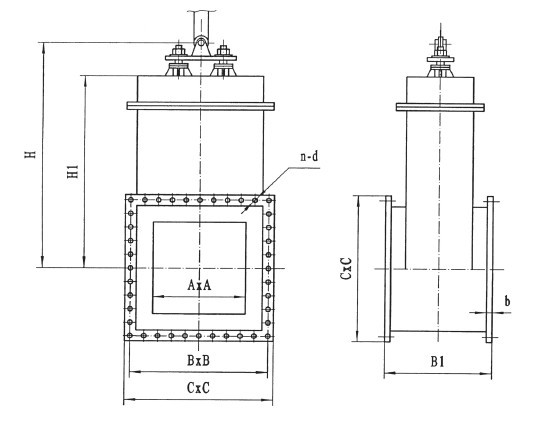

GBZF-700外形圖

GBZF-700外形連接尺寸

A×A	B×B	C×C	B1	b	n-d	H	H1
1000×1000	1370×1370	1430×1430	700	16	32-Φ22	2160	1860
1100×1100	1470×1470	1530×1530	700	16	36-Φ22	2320	2020
1200×1200	1570×1570	1630×1630	700	16	36-Φ22	2470	2170
1300×1300	1670×1670	1730×1730	700	20	40-Φ22	2620	2320
1400×1400	1770×1770	1830×1830	700	20	40-Φ22	2770	2470
1500×1500	1870×1870	1930×1930	700	20	44-Φ22	2920	2620
1600×1600	1970×1970	2030×2030	750	20	44-Φ22	3180	2820
1700×1700	2070×2070	2130×2130	750	20	48-Φ22	3330	2970
1800×1800	2170×2170	2230×2230	750	20	48-Φ22	3480	3120
1900×1900	2270×2270	2330×2330	750	20	48-Φ22	3630	3270
2000×2000	2370×2370	2430×2430	750	20	48-Φ22	3780	3420
2100×2100	2470×2470	2530×2530	800	20	48-Φ22	4070	3650
2200×2200	2570×2570	2630×2630	800	20	52-Φ22	4220	3800
2300×2300	2685×2685	2750×2750	800	24	52-Φ26	4370	3950
2400×2400	2785×2785	2850×2850	800	24	52-Φ26	4520	4100
2500×2500	2885×2885	2950×2950	800	24	60-Φ26	4670	4250
